راه حل

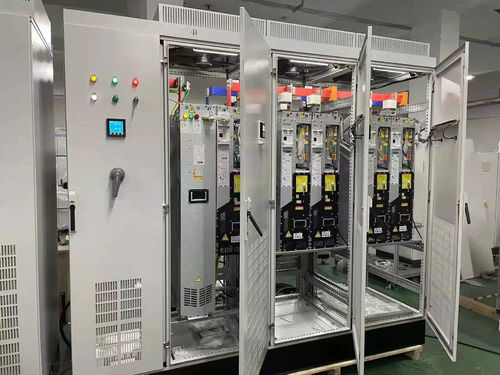

بنک آزمون موتور الکتریکی/دينامومتر منطقه ای سودمند برای درایو بازسازی Inomax 4Q است. اینجا با شما در مورد جزئیات صحبت می کنم.   معرفی پروژه بنک آزمایش موتور بنک آزمایش موتور الکتریکی شامل 2 موتور است ، یکی MUT ( موتور زیر آزمایش) ، دیگری DM ( موتور رانندگی) است. در طول آزمایش ، کنترل کننده سرعت موتور و گشتاور را کنترل می کند.یک موتور در حالت موتور کار می کند، موتور دیگر در حالت ژنراتور کار می کند. 1دوام موتور و خواص مکانیکی 2افزایش دمای موتور و عملکرد بیش از حد 3عملکرد و بهره وری ضعیف شدن میدان موتور، فاکتور قدرت 4ولتاژ، جریان، گشتاور، سرعت، قدرت خروجی و بهره وری را در زمان واقعی نمایش دهید انتخاب VFD برای پروژه بنک آزمایش موتور   1واحد قدرت برای اطمینان از خروجی گشتاور ثابت موتور، نگه داشتن ولتاژ اتوبوس DC پایدار، و کاهش تداخل در سایت، انتخاب Inomax AFE (Active Front End) به عنوان تنظیم کننده،راست کننده AFE Inomax IGBT را برای جایگزینی راست کننده دیود اتخاذ می کند، استاندارد با فیلتر LCL، ورودی THDi < 5٪ است. هنگامی که بنک تست موتور در حال کار است، یک موتور در حالت موتور است، دیگر در حالت بازسازی است، بنابراین می تواند انتخاب کوچک قدرت امتیاز اصلاح کننده کنورتر 2pcs واحد قدرت را اتخاذ می کند، محدوده فرکانس خروجی 0 ~ 1000 هرتز است، رزولوشن فرکانس 0.01 هرتز است، زمان پاسخ تورک حلقه باز کمتر از 20ms است.   2واحد کنترل واحد کنترل ریکتیفایر (RCU) و واحد کنترل اینورتر (ICU) ، از طریق کابل درایو،سه ماژول خروجی uvw در همان زمان از طریق راکتور و سپس concatenate خروجی به حرکت یک موتور واحد   مزایا از Inomax 4Q درایو بازسازی برای بنک آزمون موتور   1تاثیر قابل توجهی در صرفه جویی در انرژی انرژی مکانیکی تولید شده توسط موتور اصلی به انرژی الکتریکی تبدیل می شود و به شبکه تغذیه می شود.   2. ویژگی های بارگذاری دو طرفه خوب قابلیت بارگذاری دو طرفه ثابت را برای انطباق با آزمایشات مکانیکی مختلف قدرت فرمان فراهم می کند.   3طیف گسترده ای از سازگاری سرعت اساسا، گشتاور بار نامی می تواند از سرعت صفر تا 5-6 برابر ضعیف شدن میدان فراهم شود.   4سرعت پاسخ گشتاور بالا سرعت پاسخ گشتاور دینامومتر الکتریکی می تواند به سطح ms برسد و در بار شبیه سازی شده و صنعت انرژی جدید استفاده می شود.   5. قابلیت ضد کشش را فراهم می کند می تواند به عنوان یک منبع برق استفاده شود، مانند کشش قدرت بهره وری مکانیکی، کشش قدرت ژنراتور، یک ماشین برای اهداف متعدد   6، انواع عملکردهای حفاظت از عملکردهای حفاظت از جمله از دست دادن فاز، ولتاژ بیش از حد، جریان بیش از حد، سرعت بیش از حد و غیره، برای محافظت از دینامومتر و قطعات آزمایش.

گروه شوگانگ يکي از5 تا از فوق العاده بزرگتولید کنندگان فولاد در چین و همچنین یک شرکت دولتی است. تولید سالانه فولاد حدود۴۰ میلیون تن.   همکاری ما با Shougang بر اساس پروژه بازسازی است درایوهای قبلی ABB شکسته بودند و نیاز به تعویض داشتند. آنها تقاضای زیادی برای درایو های فرکانسی جدید دارند، باید کیفیت و عملکرد بهتر یا برابر با ABB و قیمت رقابتی تری داشته باشند. بیش از10 کمپانیشرکت در مناقصه. بعد از چند تا مقایسه و بازرسي، ما داوطلبي رو برديم از آنجایی که پروژه تبدیل فقط می تواند در طول دوره ی خرابی محصول تکمیل شود، پروژه های در حال انجام عبارتند از:توليدگر گرم شوگانگ 1580، جايگزين ACS800 ABB، محدوده ولتاژ از 380V-690V، حداقل قدرت 55KW، حداکثر قدرت 2000KW،شامل فرایندهای پیچیدن، باز کردن، راست کردن و صاف کردن؛مدل هايي که ما عرضه کرديم شامل تک واحد، چند ماژول و 4 ربعشوگانگ 1580 رول عمودی گرم رول شده، جایگزین شده توسط زیمنس 6SE70، همه آنها دارای ارتباطات ProfibusDP هستند.تعویض جرثقیل 90 تن برای تولید فولاد، ارتباط است Profinet، Siemens 1513PLC، قابل اعتماد، کارآمد، مقرون به صرفه.ما به قولمون عمل ميکنيم به عنوان یک تولید کننده حرفه ای برای درایوهای فرکانس با بیش از 12 سال تجربه در صنعت، Inomax ارائه می دهد: 1درایوهای فرکانسی برای متالگوری، دریایی، معدن، نفت و گاز، HVAC و غیره.2درایو های ویژه برای پیچ و باز کردن، برای جرثقیل برج، برای ماشین های CNC، برای پمپ های BCP2ارائه دهنده راه حل کامل برای پروژه های کاربردی مختلف. اينومکس شريک قابل اعتماد شما در سراسر جهان در محرك هاي فرکانس متناوب، محرك هاي سرو متناوب و اينورتر هاي پمپ خورشيد استما کاملاً به سمت هدف اصلی خود در جهت مشتری متمرکز هستیم و بر ارائه بهترین تجربه برای مشتری تمرکز داریم، ارزش ایجاد کنید، در هر جزئیات کوچک ثابت قدم باشید، اصرار بر ایجاد اعتماد و اعتماد داشته باشید، و بزرگترین مزایای و ارزش را برای مشتریان خود به ارمغان آورید!

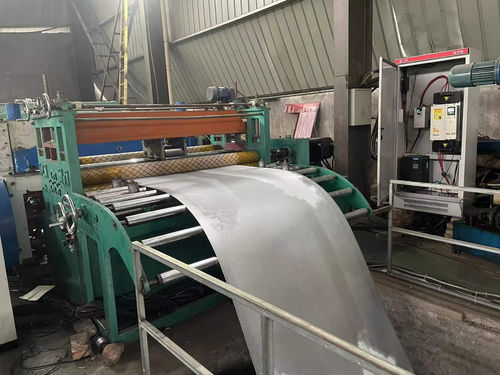

ماشین برش صفحه فولاد یک دستگاه برای برش طولی مواد کویل گسترده فلزی است. برای برش مواد کویل فلزی استفاده می شود: مانند استیل نوار، فولاد ضد زنگ، نوار مس،ورق آلومینیومیشرکت های تجاری، کارخانه های نردبان، صنعت برق، خودروها، قطعات چاپی و غیره.این تجهیزات حلقه دایره ای بر روی صفحه برای تکمیل یک نوع جدید از عمل برش بی نهایت طولانی.   ساختار ماشین برش: این دستگاه شامل باز کردن (باز کردن) ، قرار دادن تغذیه، برش و برش، پیچ و خم کردن و سایر تجهیزات است.عملکرد اصلی آن این است که مواد کویل گسترده را به عرض باریک و اندازه خاصی از مواد کویل برش دهد تا برای سایر روش های پردازش در آینده آماده شود.   هنگامی که تولید کنندگان ماشین برش فلز خط تولید ماشین برش فلز را طراحی می کنند، آنها به طور خاص یک طرح ساختاری یکپارچه طراحی کرده اند،که می تواند به طور قابل توجهی سفتی ساختار مکانیکی را بهبود بخشدبا این حال، این ساختار به دقت کنترل سرعت و گشتاور درایو به موتور بستگی دارد.از طریق سرعت عالی و کنترل حالت گشتاور از درایو با عملکرد بالا، این نه تنها باعث بهبود بهره وری تولید می شود، بلکه میزان خرابی مکانیکی و هزینه نگهداری را کاهش می دهد.   تجهیزات مانند باز کردن (باز کردن) ، برش و برش، رول کردن (پایش) ، لایه بندی و سایر تجهیزات باید با موتور و راننده مجهز باشند.دستگاه های قرار دادن تغذیه و تغذیه لبه باید با دو موتور و راننده مجهز باشند.، و هر قسمت انتقال توسط یک سرو موتور رانده می شود.   درایوهای 8pcs Inomax ACS880 کنترل موتورهای سرو را کنترل می کنند و از طریق Profinet با PC ارتباط برقرار می کنند تا سرعت و حالت چرخش را کنترل کنند.   موتور با ماشين در طول عیب یابی عمومی در محل متصل شده استشناسایی پویا نمی تواند اثر شناسایی دقیق را به دست آورد.. راننده Inomax ACS880 می تواند شناسایی استاتیک را بر اساس توقف موتور و نه چرخش انجام دهدو با دقت شناسایی ویژگی های داده های موتور برای ساخت یک مدل دقیق موتوربرای اجازه دادن به محرک برای کنترل مستقیم گشتاور برای دستیابی به یک اثر کنترل بهتر.   درایور Inomax ACS880 دارای عملکرد بالاتری است و می تواند موتور سرو را کنترل کند تا در سرعت کم چرخش زیادی داشته باشد.پاسخگویی به الزامات شرایط کار پیچیده مختلف در مکان های مختلف کاربرد. و ارتباط با PC توسط ارتباطات Profinet و داده های مبادله در زمان واقعی، که می تواند عملکرد پایدار و قابل اعتماد سیستم کلی ماشین برش را تضمین کند.و هنگام کنترل دستگاه برش، خط بریز و خط لایه بندی با الزامات تنش بالا، صفحه فولادی برای کنترل تنش باز می شود،صفحه به طور طبیعی نوسان خواهد کرد. در این محیط، راننده عملکرد سرکوب ارتعاش را در حالت گشتاور افزایش می دهد. حتی زمانی که ماشین در سرعت بسیار پایین کار می کند،حالت هنوز ثابت است، و صفحه هيچ ارتعاشي نداره   مزیت های اصلی درایو Inomax ACS880:   عملکرد عالی و قابلیت های غنی   ACS880 یک اینورتر کنترل گشتاور مستقیم با عملکرد بالا است که به مشتریان عملکرد عالی و توابع غنی می دهد.مناسب برای همه انواع کاربردهای پیچیده.   2 عملکرد بالا   درایو ACS880 از فناوری کنترل چرخش مستقیم استفاده می کند که دارای پاسخ سریع چرخش و کنترل دقیق با سرعت بالا است تا عملکرد کنترل برتر را تضمین کند.   3 موتورهای هم زمان و محرک های محرک   ACS880 VFD نه تنها می تواند موتورهای غیرمستقیم را هدایت کند، بلکه همچنین می تواند موتورهای سرو هم زمان را نیز هدایت کند.موتورهای سرو و موتورهای گشتاور بی هم زمان با بازخورد یا بدون بازخورد برای دستیابی به سازگاری کامل موتور.   4 طراحی ماژولار و فشرده   طراحی شکل کتاب، اندازه کوچک، طرح چند ماژول برای بیش از 160KW در دسترس است. گزینه های خارجی شامل تجهیزات مانند خفه کننده ورودی،فیلترهای ورودی و مقاومت های ترمز برای پیکربندی های مختلف سیستم.   5 نرم افزار با عملکرد بالا   از طریق نرم افزار نظارت ویژه، امکان نظارت بر وضعیت موتور و راننده، نظارت بر سرعت تازه سازی سطح کنترل حرکت پیشرفته آنلاین،و به طور شهودی تجزیه و تحلیل مشکل از برنامه های کاربردی میدان.

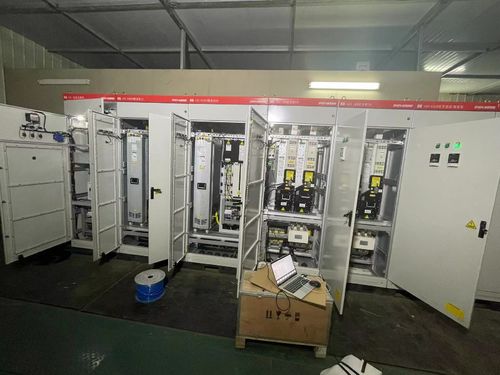

در مورد آسیاب رولینگ در متالورژی، سال گذشته ما یک پروژه را در یک کارخانه ستل در استان هنان انجام دادیم سال گذشته، این برنامه ی تجدید پذیر ما در پروژه ی آسیاب برگشت پذیر 20 رول است.در مجموع 4 موتور: 1 عدد از موتور اصلی 1900kWدو تا موتور 2000 کيلووايت و يک موتور 250 کيلووايتولتاژ ورودی اینورتر ما 690VAC است.فرکانس اسمی موتور اصلی رولینگ 18.2 هرتز است، حداکثر فرکانس کار 56.6 هرتز است، فرکانس اسمی موتور رولینگ 12.7 هرتز است، حداکثر فرکانس کار 48.2 هرتز است،دقت کنترل تنش کمتر از ۱٪ است، حداکثر سرعت خط رولینگ 600m/min است و ولتاژ نامی موتور 660V است.طرح ما برای این پروژه 5 تا AFE + 16 تا SMM اینورتر است.

الزامات کنورتر برای سیستم کنترل VFD AC:​​(1) مبدل خم می تواند به طور مداوم 360 ° چرخش کند، توسط 4 مجموعه از موتورهای فرکانس متغیر 90KW هدایت می شود و می تواند در هر موقعیت با دقت متوقف شود.همچنین باید عملکرد تنظیم سرعت را مطابق با الزامات فرآیند داشته باشد. موقعیت شیب آن می تواند الزامات خاصی را با تجهیزات مربوطه مانند لنز اکسیژن، ماشین لبه و هود دود داشته باشد. (2) در فرآیند کار، باید حداکثر ایمنی و اطمینان وجود داشته باشد.دستگاه خم کردن باید قادر به ادامه کار برای مدت کوتاهی باشد و آن را تا پایان اولین کوره فولاد سازی حفظ کند. (3) دستگاه خم باید انعطاف پذیری خوبی برای خنک کننده بار شوک و لرزش چرخش ناشی از راه اندازی و ترمز داشته باشد   راه حل ها: از آنجایی که این 4 موتور به شدت به هم متصل هستند، سرعت تمام موتورها باید کاملاً هماهنگ باشد، بنابراین انتقال 4 موتور کنترل استاد / برده را اتخاذ می کند،و داده ها بین 4 درایو از طریق ارتباطات داخلی منتقل می شوند. اینورتر به عنوان میزبان استفاده می شود که سرعت را تنظیم می کند و تورک خروجی را تنظیم می کند. اینورترهای دیگر به عنوان برده پاسخ تورک میزبان را دنبال می کنند،و به طور کامل مشکل "نودینگ" و "تزلزل" ناشی از عملکرد نامتزامن موتور را حل کنید.   ظرفیت کنورتر کارخانه فولاد سازی هنان یکسین 100 تن است، موتورهای خم کننده کنورتر 4 مجموعه موتورهای کنورتر فرکانس 90 کیلو وات هستند،و موتورهای اسپری اکسیژن دو مجموعه از موتورهای فرکانس تبدیل 75kW هستند؛ سیستم کنترل بالایی از PLC سری 90-70 GE استفاده می کند. بین ۴ محرک، ارباب یک فرمان کنترل به برده می فرستد و برده دستورات شروع و توقف و مقدار تعیین شده ی گشتاور فرستاده شده توسط ارباب را برای عمل پذیرفته است.و هرگاه بنده اى شکست خورد، بر ارتباطات و عمل ارباب و سایر بردگان تأثیر نمی گذارد، بنابراین می تواند تا زمان مناسب نگهداری ادامه یابد؛ هنگامی که ارباب شکست می خورد،برده سیگنال دریافت می کند تا به استاد تغییر دهد تا سیستم را به حالت عادی برگرداند.تا زمان مناسب برای تعمیر تجهیزات معیوب صبر کنید. از آنجا که VFD AC بار با گشتاور بالا است، کنترل گشتاور مستقیم اتخاذ می شود، حالت توقف حالت توقف رمپ است.و یک هولپر ترمز و مقاومت ترمز برای جذب انرژی بازخورد استفاده می شود.
