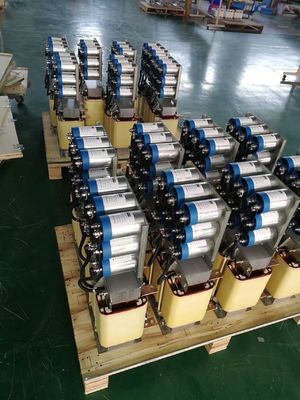

Inomax 690V Sine Wave Output Filter 11KW مقاوم به خستگی برای ساخت کشتی

معرفی فیلترهای امواج سینوسی

فیلترهای امواج سینوسی (همچنین به عنوان فیلترهای سینوسی) اجزای منفعل هستند که برای ارائه مدارهای الکتریکی با فرکانس های صحیح برای اطمینان از عملکرد بهینه استفاده می شوند.اونا دستگاه هاي عبور پايين هستن که به اين معناست که به سيگنال هاي فرکانس پايين اجازه عبور ميدن اما سيگنال هاي فرکانس بالا رو مسدود ميکنن يا مانع ميشن.

مدار هایی که به کابل های طولانی تر نیاز دارند معمولاً فیلترهای سینوسایدال دارند تا سیگنال های PWM را به ولتاژ موج صاف تبدیل کنند.این باعث جلوگیری از آسیب زودرس مدار و افزایش طول عمر درایوهای موتور AC با کاهش فشار بر عایق موتور می شود.

فیلترهای سینوساید برای چه استفاده می شوند؟

فیلترهای سینوسایدال از پیچ و تابلو موتور در برابر آسیب ناشی از افزایش ولتاژ، جدا کردن کابل، از دست دادن جریان و گرم شدن بیش از حد محافظت می کنند. این فیلترها در تجهیزات مانند پمپ ها، تهویه کننده ها استفاده می شوند,ناقلات، کمپرسورها، آسانسورها و جرثقیل ها.

فیلترهای امواج سینوسی Inomax

فیلترهای امواج سینوسی Inomax یک منبع برق سینوسایدال پاک تر برای موتور شما فراهم می کنند. این باعث کاهش گرما، گسترش محدوده کابل و به حداقل رساندن سر و صدا می شود. از سلامت موتور بهبود یافته، عملکرد سیستم لذت ببرید,و با فیلتر Inomax به مقررات سختگیرانه EMI برسید.

فیلترهای امواج سینوسی Inomax برای کاربردهایی که نیاز به امواج خروجی سینوسی دارند ایده آل هستند. آنها می توانند طیف گسترده ای از فرکانس ها را از استاندارد 50 هرتز / 100 هرتز / 200 هرتز تا 1،۶۰۰ هرتزاین امر از طریق استفاده از ماژول های خازن و مجموعه های کابل با دقت طراحی شده است.

فیلترهای ما ساخته شده اند تا ولتاژ 220V 400V 440V 480V 525V 690V AC را اداره کنند و در درجه های فعلی از 1.3A تا 710A در دسترس هستند، که آنها را برای کاربردهای مختلف مناسب می کند.

نرخ جریان و ولتاژ

فیلترهای موج سینوس استاندارد Inomax طراحی شده اند تا با رایج ترین محرک های موتور و موتورهای موجود در بازار جهانی استفاده شوند.برای نیازهای اختصاصی و خاص Inomax فیلترهای موج سینوسی سفارشی را طراحی می کند.

در اصل جریان اسمی موتور و چرخه کار تعریف می شود
اندازه فیلتر خروجی. فیلترهای بافت سینوس Inomax برای 150٪ بیش از حد برای 1 دقیقه، یک در هر ساعت تعیین شده است.بالاتر از 150٪ در حال حاضر نامی اشباع استحکام را می توان به دست آورد و از بین بردن apacitors.
توصیه می شود که جریان اسمی فیلتر موج سینوس
مساوی یا بیشتر از جریان اسمی موتور و باید با امتیازات و توانایی چرخه کار موتور موتور مطابقت داشته باشد.
برای محرک های محرک که از ترانسفورماتورهای جداکننده تغذیه می کنند، فیلتر موج سینوسی را با جریان نامی برابر یا بیشتر از جریان اصلی ترانسفورماتور انتخاب کنید.

انتخاب فیلتر امواج سینوس

در مورد ولتاژ، Inomax فیلتر موج سینوس را برای کاربردهای 400 VAC، 500 VAC، 600 VAC و 690 VAC ارائه می دهد.در ولتاژ های > 500 VAC فیلتر موج سینس توصیه می شودبرای محافظت از عایق پیچ موتور در برابر اوج ولتاژ بالا.
در مواردی که انتخاب موتور درایو قبل از انتخاب فیلتر موج سینوس انجام شده است، روش معمول اندازه گیری فیلتر موج سینوس به محرک موتور مربوطه است.انتخاب مناسب قدرت به یک طرف بر روی مشخصات مربوط به درایو بستگی دارد، به عنوان مثال جریان نامی، ولتاژ، فرکانس خط، فرکانس سوئیچ موتور، فرکانس موتور، شرایط محیطی (درجه حرارت،ارتفاع) و از طرف دیگر بر روی موتور و درخواست الزامات عملکردعلاوه بر این طول کابل موتور، نوع کابل، نوع موتور و برخی از الزامات خاص کاربرد باید در نظر گرفته شود.
