Inomax 185KW VFD کم هارمونیک معدن زغال سنگ محرک های فوق کم هارمونیک

معرفی ساده ای از Inomax

Inomax تولید کننده حرفه ای برایدرایوهای فرکانس متغیر AC ولتاژ پایینموقعیت VFD Inomax برایکاربرد پیچیدهبرای کاربردهایی که نیاز زیادی به تکنولوژی درایو های AC دارند.

تبدیل کننده های فرکانس Inomax که می توانند باAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000,Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton سری RGX

اینومکس همچنین راه حل های خوبی را برای مشتریان ما برای انتقال صنعتی، کنترل تنش، بلند کردن، سانتریفیوژ با سرعت بالا، ابزار ماشین دقیق، کنترل بازخورد چند سرعت ارائه می دهد....

با کیفیت فوق العاده خوب و قیمت رقابتی ، Inomax AC فرکانس invertet به طور گسترده ای برای فولاد، سیمان، شیمیایی، نفت و گاز، برق، پلیمر و لاستیک، پالپ و کاغذ، شکر،مواد معدنی و معدن...

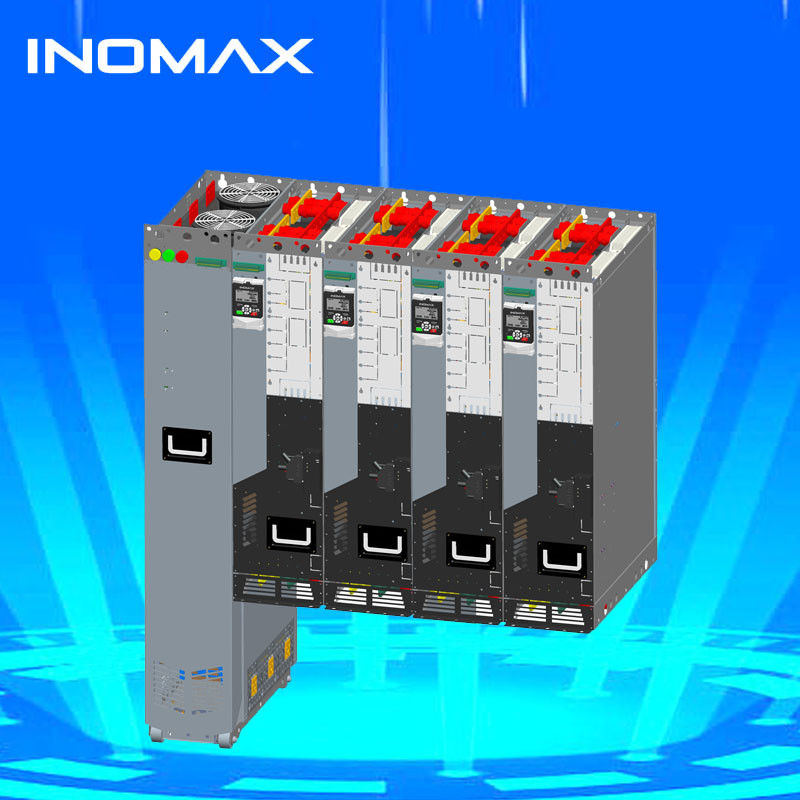

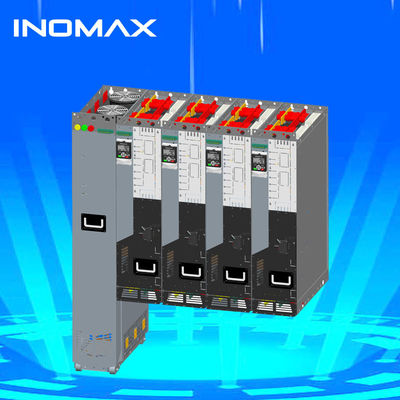

Inomax ACS880 چند محرک

تفاوت بین رژین استاندارد و درایوهای کم هارمونیک

ممکن است در مورد انواع اینورتر standard / 6-pulse ، low harmonic یا regen drives گیج کننده ای وجود داشته باشد. در این مقاله ، تفاوت ها را با مزایا و معایب آنها توضیح می دهیم.

درایوهای 6 پالس

این ها رایج ترین نوع اینورتر هستند و یک دیود اصلاح کننده در ورودی دارند.

مزایا:

هزینه نسبتا موثر

بسته بندی

بهره وری (حدود 98٪)

به راحتی در دسترس است

معایب:

تولید هارمونیک در شبکه، به خصوص کسانی که بدون DC یا AC خنک

مصرف انرژی در هنگام ترمز (از طریق مقاومت ترمز)

محرک های کم هارمونیک

این ها به دو دسته تقسیم می شوند: آنهایی که از یک فیلتر منفعل استفاده می کنند و آنهایی که از یک فلتر فعال استفاده می کنند.Inomax به اینورترهای فعال جلوی خود به عنوان Ultra Low Harmonic Drives اشاره می کند تا در مورد تکنولوژی مورد استفاده روشن باشد.

مزایای فیلترهای منفعل:

هزینه نسبتا موثر

ساده

معایب فیلتر منفعل

برای بار خاصی تنظیم شده

می تواند بیش از حد بارگیری شود اگر بار یا منبع تغییر کند

غیر پویا

بزرگ

مزاياي فعال فرنت اند:

پل ورودی ترانزیستور به طور موثر هارمونیک ایجاد نمی کند

بسته بندی

نصب و استفاده آسان

معایب فعال Front End:

گران تر

بهره وری اینورتر به حدود 95 درصد کاهش یافته است.این از دست دادن بهره وری با کاهش تلفات در ترانسفورماتور در سیستم برق جبران می شود.، کابل ها و موتور در مقایسه با یک اینورتر 6 پالس

محرک های بازسازی کننده (Regen)

این درایوها دارای سخت افزار مشابه درایوهای کم هارمونیک با انتهای جلو فعال هستند. در این مورد ترانزیستورهای ورودی برنامه ریزی شده اند تا اجازه دهند قدرت به هر دو طرف جریان یابد.در موتور و زمانی که در حال کاهش سرعت استاین امر به ویژه در باره بارهای چرخه ای مانند لیفت ها مفید است.

مزایا:

آنها می توانند اجازه دهند که انرژی که هدر می رود دوباره به شبکه باز گردد؛ این پول را صرفه جویی می کند

ویژگی های ترمز عالی

معایب:

هزینه های سرمایه ای بالا

کاهش بهره وری (همین استدلال به عنوان درایو های کم هارمونیک با انتهای جلو فعال اعمال می شود)

اینوماکس کم هارمونیک دیگر مزایای عمده عبارتند از:

1عملکرد موتور بدون رمزگذاری - عملکرد واکنش پویا بالاتر از الگوریتم کنترل موتور کنترل چرخش مستقیم (DTC) ثبت شده Inomax. بسیاری از برنامه ها می توانند بدون بازخورد رمزگذاری اجرا شوند.

2انعطاف پذیری - تنها چهار نوع دیود راست کننده برای معکوس کردن قدرت ورودی سه فاز AC به میله اتوبوس DC مشترک در سراسر طیف قدرت ACS880 (200 - 4600 HP) استفاده می شود.ماژول های اینورتر در پنج اندازه (R4 - R8 اندازه قاب) و پوشش 1 - 7000 HP محدوده در دسترس هستندواحد های R8 یا واحد های R8 موازی، موتورها را تغذیه می کنند.

3طراحی کامپکت - پیشرفت در تکنولوژی و اجزای قدرت، کل اثر این چند محرک را تا 50 درصد در مقایسه با طراحی سنتی کاهش داده است.

4طیف گسترده ای از گزینه ها - افزونه های I / O، اتوبوس های میدان و یک ماژول رمزگذاری پالس همه در داخل اینورتر ها قرار می گیرند.

5برنامه نویسی انطباقی - این برنامه I / O آزادانه برنامه ریزی شده و انتخاب پارامترهای گسترده ای را که در چند درایو ساخته شده و از طریق ابزار PC قابل دسترسی است، گسترش می دهد.

6کاهش هزینه های نصب - از آنجا که پیکربندی ماژولار از یک بس DC مشترک استفاده می کند، قدرت ورودی کابل مورد نیاز یک اتصال سه فاز AC است.کابل کشی از طریق یک کانکتور پلاگین منحصر به فرد به ماژول صاف کننده متصل می شود، که بعد از آن تمام خطوط مشترک DC را تقویت می کند.

7ضرورت اضافی - قطعات یدکی مشترک و توانایی ادامه کار با بار کاهش یافته، اگر ماژول غیرفعال باشد.

مرور کلی ساخت یک چند محرک Inomax از چندین بخش مختلف ساخته شده است.

واحدهای کلیدی در این سیستم های چند محرک شامل:

1ماژول های خط پایه:

این دستگاه فقط برای اصلاح خالص طراحی شده است و داخل آن از دیود های تریستور و راکتورهای خط ورودی DC تشکیل شده است. برق باید با یک ماژول ترمز مجهز شود.

2ماژول SLM اصلاح کننده بازخورد (ماژول خط هوشمند): [ توصیه نمی شود ]

این دستگاه از IGBT و خازن صاف کننده DC تشکیل شده است و می تواند منبع برق را اصلاح کند و انرژی را به شبکه برگرداند.ولتاژ اتوبوس DC نمی تواند ثابت و تنظیم شود. معمولاً کمتر از اندازه

بارگذاری، ارزش معمولی جریان هارمونیک شبکه THDi<30-35%

3ماژول ALM راستگر فعال (ماژول خط فعال): [استفاده توصیه شده و ترجیح داده شده]

از IGBT و DC صاف کننده خازن تشکیل شده است، آن را به عملکرد بازخورد و اصلاح، و همچنین می تواند به طور هوشمندانه کنترل شود.

کنترل و حفظ ولتاژ اتوبوس. اثر جریان واقعی تولید شده در سمت منبع برق نزدیک به یک موج سینوسی است و در نتیجه هارمونیک های مضر را سرکوب می کند.این ماژول اصلاح کننده باید از یک ماژول ورودی AIM مطابقت داشته باشد.

در این زمان، هارمونیک های جریان و ولتاژ معمولی در سمت شبکه تحت بار نامی

درخواست ها

اینوماکس چند محرک به طور گسترده ای برای زمینه های مختلف استفاده می شود، به عنوان مثال، فولاد، سیمان، مواد شیمیایی، نفت و گاز، برق، پلیمر و لاستیک، سلول و کاغذ، شکر، مواد معدنی و معدن، مهندسی برق،بخش اتوماسیون خودرو و ساختمان برای ارائه یک راه حل کامل با کیفیت بالا.

به عنوان نقش مهم برای اتوماسیون دریایی، Inomax VFD مسئولیت مهمی را بر عهده دارد.
مهم نیست که برای موتور Azimuth یا موتور پیشاب ، یا جرثقیل یا وینچ. Inomax همیشه می تواند به شما یک راه حل رضایت بخش با عملکرد فوق العاده و کیفیت بالا را ارائه دهد.

ماشین آلات محافظ تونلنقش مهمی در ساخت تونل های زیرزمینی دارند و به طور گسترده در صنایع مختلف مانند حمل و نقل، معدن و برق آبی استفاده می شوند.کنترل تونل ماشین محافظ نیاز دارند گشتاور بزرگ و همچنین نیاز VFD با اندازه کوچکتر به دلیل فضای محدودبنابراین یک سیستم کنترل فرکانس قابل اعتماد و کارآمد برای موفقیت عملیات تونل سازی ضروری است.راه حل فرکانس درایو خنک کننده مایع INOMAX یک سیستم کنترل بهینه را ارائه می دهد که نیازهای عملیات تونل را برآورده می کند.

اين سيستم از محرك هاي فرکانسي و سيستم خنک کننده ي آب تشکيل شدهمی تواند کنترل دقیق و دقیق موتورهای اندیکشن و موتورهای آهنربای دائمی با کارایی بالا را در محدوده قدرت بزرگ تحت شرایط 380...690Vac منبع برق ساختار فوق کمپیکت و چگالی قدرت بالا آن را به ویژه مناسب برای برنامه های کاربردی با فضای نصب محدود و محیط های خشن،و عملکرد بسیار خوبی در شرایط محیطی شدید دارد..

مزایای راه حل فرکانس درایو خنک کننده مایع INOMAX

کارایی بالا
راه حل فرکانس درایو خنک کننده مایع INOMAX بسیار کارآمد است و می تواند تا 70٪ صرفه جویی در انرژی را در مقایسه با سیستم های خنک کننده هوایی معمولی فراهم کند.این کار با استفاده از موتورهای خنک شده با آب انجام می شود، که دارای بهره وری بالاتر از موتورهای خنک کننده هوا هستند. خنک کننده های مایع همچنین اطمینان حاصل می کنند که سیستم در دمای مطلوب کار می کند،کاهش مصرف انرژی و به حداقل رساندن فرسایش اجزای.

عملکرد قابل اطمینان
راه حل فرکانس درایو خنک کننده مایع INOMAX برای ارائه عملکرد قابل اعتماد در محیط های خشن طراحی شده است. این سیستم از گرد و غبار، رطوبت و سایر آلاینده ها محافظت شده است.

نگهداری آسان
راه حل حرکت فرکانس خنک کننده مایع INOMAX نگهداری آسان است و حداقل زمان توقف را نیاز دارد.آسان کردن تعویض یا تعمیر هر گونه قطعات معیوب. خنک کننده های مایع نیز با پانل های قابل برداشت برای تمیز کردن آسان طراحی شده اند

درایو چند ماژول Inomax ACS880 با انواع مختلف واحدهای تغذیه از جمله واحدهای تغذیه دیود و واحدهای تغذیه بازسازی شده ارائه می شود و آنها به عنوان نسخه های خنک هوا و مایع در دسترس هستند.یک منبع واحد و برنامه اتوبوس DC با چندین اینورتر باعث کاهش قدرت خط و اندازه سیستم می شود.

استفاده از کنترل فوق العاده تقریباً هر نوع موتور AC با کنترل چرخش مستقیم (DTC) ، از جمله موتورهای حشرات و مغناطیس دائمی و ماشین های هم زمان.راه حل هایی برای بسیاری از کاربردهای مختلف (مانند ماشین های کاغذی)، چرخدارها، کارخانه های نردبان، خطوط پردازش، جرثقیل ها، حفاری و دریایی) با اتصال انعطاف پذیر و طیف گسترده ای از گزینه ها امکان پذیر است.
