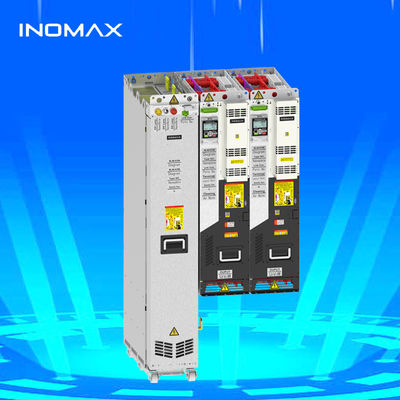

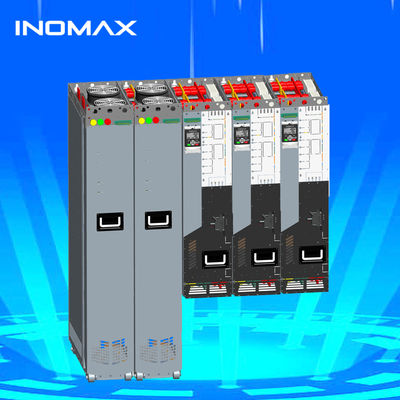

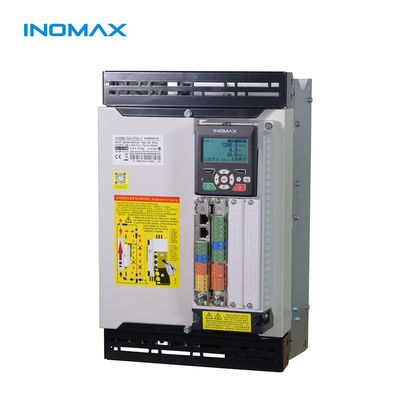

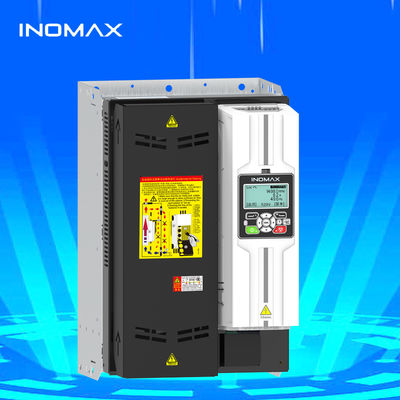

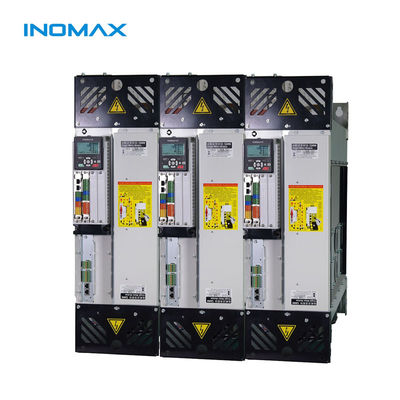

درایو فرکانس متغیر ولتاژ پایین 500 کیلووات تا 1000 کیلووات برای موتور PMSM با ورودی 220 ولت تا 690 ولت سه فاز

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
قیمت:	$500

Detail Information

توضیحات محصول

Detail Information

محل منبع:

چین

گواهی:

حالت کنترل:

کنترل جبران خسارت ، کنترل V/F ، کنترل بردار بدون سنسور ، کنترل گشتاور مستقیم ، کنترل PID ، کنترل برد

ولتاژ اسمی:

220 V ، 380V ، 690 ، 1140

مرحله قدرت:

قدرت دارای امتیاز:

1.5KW-5000KW

ابعاد:

167.5*185.8*80mm

دامنه برق:

0.75kW-5000kW

دامنه ولتاژ:

220V ، 230V ، 240V ، 380V ، 400V ، 440V ، 480V ، 500V ، 520V ، 600V ، 660V ، 690V

نوع پروتکل:

Modbus ، Canopen ، Profibus ، Profinet ، EtherCat ، اترنت

پاسخ گشتاور:

کمتر از 5 میلی ثانیه

دقت سرعت:

کمتر از 0.5 ٪

واکنش پویا:

0.7 ٪ ثانیه

دامنه فرکانس:

0 ~ 1000Hz

وضوح فرکانس:

0.01 هرتز

THDI ورودی:

<5 ٪

گشتاور خروجی:

2 بار گشتاور با سرعت صفر

برجسته کردن:

درایو فرکانس متغیر 500 کیلووات تا 1000 کیلووات,درایو فرکانس متغیر 220 ولت تا 690 ولت,3 فاز فرکانس اینورتر

220V-690V Variable Frequency Drive

3 Phase Frequency Inverter

توضیحات محصول

VFD 500KW-1000KW AC برای موتور PMSM ولتاژ پایین

درایو DTC با عملکرد بالا که برای کاربردهای صنعتی پیچیده طراحی شده است که نیاز به سرعت دقیق، تنش و کنترل موقعیت دارد.

مرجع مدل	آنالوگ ACS880 abb
نوع محصول	درایو DTC با عملکرد بالا
درخواست ها	پیچیده، کار سنگین، کنترل سرعت، کنترل تنش، کنترل موقعیت، کنترل بلند کردن، DTC، STO، کنترل گشتاور جهت، گشتاور ایمن خاموش
محدوده قدرت	0.75KW-5000KW
ولتاژ	220v، 230v، 240v، 380v، 400v، 440v، 480v، 500v، 520v، 600v، 660v، 690v
حالت کنترل	کنترل DTC، کنترل وکتور
پروتکل ها	Modbus، CanOpen، Profibus، Profinet، Ethercat، Ethernet
تضمین	24 ماه

مزایای ACS880 DTC Drive (2.2KW-5000KW)

تکنولوژی کنترل مستقیم تورک معادل سیستم های ABB
سازگار با تمام موتورهای AC موج سینوسی از جمله موتورهای IM / PM / SynRM / Servo
اینورتر چهار رباعی با بازخورد انرژی برای صرفه جویی در انرژی و کاهش هارمونیک
پشتیبانی از پیکربندی نوع استیک یا چند محرک
عملکرد 380V-690V از 0.75KW-5000KW
فیلترهای EMC داخلی، راکتورهای DC و واحدهای ترمز
از پروتکل های ارتباطی متعدد پشتیبانی می کند: Budbus، Profibus، ProfiNET، EtherCAT، Ethernet
دو برابر گشتاور در سرعت صفر بدون کنترل سنسور
زمان پاسخ گشتاور <5ms برای کاربردهای بدون سنسور (1٪ تکرار گشتاور)
دقت پاسخ دینامیکی حلقه سرعت: 0.7٪
دقت سرعت بدون سنسور <0.5٪ (سنسورها را در 95٪ از برنامه ها حذف می کند)
تکنولوژی کنترل مغناطیسی ضعیف پیشرفته برای صرفه جویی در انرژی و کاهش سر و صدای موتور
فن کنترل شده با درجه حرارت هوشمند برای بهره وری انرژی و زندگی طولانی تر درایو
عملکرد برنامه نویسی منطقی داخلی نیاز به PLC های خارجی را کاهش می دهد
ماکروهای پارامتر برنامه های از پیش پیکربندی شده برای راه اندازی سریعتر

کاربردهای صنعتی

ACS 880 با کنترل مستقیم گشتاور و عملکردهای صرفه جویی در انرژی دارای بازسازی و بازخورد انرژی چهار رباعی با فیلترها و راکتورهای ساخته شده است. ایده آل برای کاربردهای سخت در:

تولید فولاد
تولید سیمان
پردازش شیمیایی
عملیات نفت و گاز
تولید برق
تولید پلیمر و لاستیک
کارخانه های پالپ و کاغذ
فرآوری قند
معادن و عملیات معدن

تجربه پروژه های متالورژی

فرآیند تولید فولاد کنورتر در کارخانه آهن و فولاد هنان یاکسین نیاز به کنترل دقیق برای تولید فولاد ذوب شده با کیفیت دارد.

موتورهای فرکانس متغیر 4x 90KW برای چرخش مستمر 360°
موقعیت دقیق در هر نقطه با تنظیم سرعت
قفل ایمنی با نيزه اکسیژن، ماشین لوله و هود دود
کار با تحمل خطا برای تکمیل چرخه فولاد سازی فعلی در هنگام خرابی
بافری کردن بار ضربه و لرزش چرخش

اجرای راه حل

پیکربندی کنترل استاد / برده با ارتباطات داخلی بین درایو ها هماهنگی مطلق همه 4 موتور را تضمین می کند.اینورتر میزبان سرعت و خروجی گشتاور را تنظیم می کند در حالی که اینورترهای برده پاسخ گشتاور را دنبال می کنند، از بین بردن مسائل "نک زدن" و "تزلزل".

استفاده از چرخ دار

پروژه آسیاب برگشت پذیر 20 رول با تکنولوژی محرک بازسازی:

1x 1900kW موتور پیچ اصلی
موتورهای 2x 2000kW
1x 250kW موتور باز کردن
ولتاژ ورودی 690VAC
دقت کنترل تنش < ۱٪
حداکثر سرعت خط نورد: 600m/min
طراحی سیستم: 5x AFE + 16x inverter SMM

تجربه بلند کردن معادن

گروه SIEMAG TECBERG محرک های ما را برای سیستم های بلند کردن شاخه ای که نیاز به:

کار با هارمونیک های پایین
چرخش بالا در فرکانس پایین
کنترل دقیق سرعت کم برای ایمنی

پروژه بنک آزمون موتور

سیستم دارای دو موتور (MUT و DM) با سرعت و گشتاور کنترل شده توسط کنترل کننده است که امکان:

تست دوام و خواص مکانیکی
ارزیابی عملکرد افزایش دمای و بار بیش از حد
تجزیه و تحلیل عملکرد و کارایی ضعیف شدن میدان
نمایش در زمان واقعی ولتاژ، جریان، گشتاور، سرعت، قدرت و بهره وری

انتخاب VFD برای بنک آزمایش

اجزای کلیدی:

راستگر فعال جلویی (AFE) با فیلتر LCL (THDi<5%)
2x واحد قدرت با محدوده خروجی 0-1000 هرتز (0.01 هرتز رزولوشن)
پاسخ گشتاور باز حلقه <20ms
واحد کنترل اصلاح کننده (RCU) و واحد کنترل inverter (ICU)

4Q مزایایی که در راننده ی بازسازی وجود دارد

صرفه جویی های قابل توجهی در انرژی از طریق بازخورد شبکه
ویژگی های بارگذاری دو طرفه
محدوده انطباق سرعت وسیع (قلب نامی از صفر تا 5-6 برابر تضعیف میدان)
سرعت پاسخ گشتاور بالا (سطح ms)
قابلیت ضد کشش برای استفاده چند منظوره

سیستم کنترل وینچ دریایی

زينگ يانگ هونگ سفينه تحقيقات علمي 10 هزار متري لوله کابل اصلي مستلزم:

هارمونیک <3٪ برای جلوگیری از تداخل الکترومغناطیسی
هماهنگی گشتاور چند ماشین با دقت بالا
هارمونیک های بسیار کم هدایت و تابش

کاربردهای میدان نفت

پرسش های مکرر

کنترل مستقیم تورک چیست؟

کنترل مستقیم تورک (DTC) یک روش کنترل موتور پیشرفته است که بدون نیاز به تبدیل مختصات پیچیده به طور مستقیم تورک و جریان را تنظیم می کند.آن را پاسخ چرخش سریع و بهره وری بالا با به حداقل رساندن از دست دادن سوئیچ.

مزایایی که از کنترل مستقیم تورک دارد چیست؟

پاسخ سریع تورک و جریان به تغییرات مرجع
بهره وری بالا با حداقل از دست دادن تغییر
هیچ تجاوز در پاسخ مرحله ای
نیازی به تغییر مختصات پویا نیست
نیازی به مدولاتور جداگانه نیست
هیچ کنترل کننده جریان PI یا تنظیم مورد نیاز نیست
فرآیند تغییر تصادفی باعث کاهش صدای شنیدنی می شود
جبران خودکار تغییرات ولتاژ ثابت
همگام سازی سریع با ماشین های چرخش

چه نوع موتوري با اينورتر ها سازگاره؟

موتورهای محرک سه فاز AC سازگار هستند، ترجیحا موتورهای درجه اینورتر با عایق 800V برای اینورترهای کلاس 200V یا عایق 1600V برای اینورترهای کلاس 400V.همیشه اینورتر را با مشخصات موتور مطابقت دهید.

علل رایج شکست حرکتی چیست؟

مطالعات صنعت نشان می دهد: ۴۱ درصد مربوط به لوله کشی، ۳۷ درصد مربوط به استاتور، ۱۰ درصد مربوط به روتور و ۱۲ درصد سایر علل.

چطور یک VFD را انتخاب می کنید؟

مشخصات موتور، الزامات کاربرد، شرایط محیطی و ویژگی های مورد نیاز مانند ترمز، پروتکل های ارتباطی و دقت کنترل را در نظر بگیرید.
