فیلتر هارمونیک غیر فعال 110KW با دقت بالا برای حفاظت از خوردگی Vfd

به دلیل استفاده گسترده از تجهیزات بار غیر خطی در زمینه های تجاری و صنعتی، سیستم تامین برق شرکت ها آلودگی هارمونیک سنگین وجود دارد.برای بهبود کیفیت برق شبکه و اطمینان از عملکرد ایمن شبکهشرکت ها معمولاً از فیلترهای هارمونیک فعال یا دستگاه های فیلتر هارمونیک منفعل برای کاهش هارمونیک استفاده می کنند.

1ساختار و اصل کار متفاوت است

فیلتر هارمونیک فعال (AHF) ، همچنین فیلتر قدرت فعال (APF) نامیده می شود، is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
سیستم فیلترهای هارمونیک فعال عمدتا از سه قسمت تشکیل شده است: ماژول تشخیص هارمونیک، ماژول کنترل و ماژول پل اینورتر.هنگامی که هارمونیک ها در شبکه توسط ماژول تشخیص هارمونیک تشخیص داده می شوند، ماژول کنترل مقدار جریان را که باید جبران شود محاسبه می کند و دستور را به ماژول پل اینورتر ارسال می کند،سپس ماژول پل اینورتر یک جریان برابر اما مخالف تولید می کند تا جریان هارمونیک را جبران کندما می توانیم فیلتر فعال را به عنوان یک منبع جریان بگیریم، که می تواند اثر فیلتر کردن هارمونیک را با تولید فعال جریان هارمونیک معکوس به دست آورد.
فیلتر هارمونیک منفعل (PHF) یک دستگاه فیلتر مکانیکی است که با ترکیب خازن های قدرت، راکتورها و مقاومت ها ساخته شده است.بر اساس ویژگی های مقاومت ذاتی خازن و مقاومت، فیلتر قدرت منفعل دارای مانع کم به هارمونیک فرکانس خاص است و یک کانال دور زدن برای جریان هارمونیک در این فرکانس فراهم می کند،اجازه می دهد تا جریان هارمونیک به جای شبکه برق به فیلتر جریان یابدفیلتر غیرفعال مانند یک بار اضافی است که هارمونیک ها را جذب می کند. این اثر کاهش هارمونیک ها را با جذب غیرفعال محتوای هارمونیک به دست می آورد.

2توانایی فیلتر کردن هارمونیک و جبران قدرت واکنش متفاوت است.

APF می تواند به طور فعال در محدوده خاصی پاسخ دهد و به طور پویا جریان هارمونیک در شبکه برق را ردیابی و جبران کند.می تواند تمام هارمونیک ها را جبران کند یا به طور انتخابی سفارشات هارمونیک بین نظم دوم و 50 را جبران کند. اثر نوسانات هارمونیک می تواند بیش از 95 درصد را به دست آورد. در حالی که فیلتر کردن هارمونیک،فیلتر فعال همچنین می تواند به طور پویا قدرت واکنش موج اساسی را جبران کند و عامل قدرت را بهبود بخشدعلاوه بر این، AHF یک روش خطی پویا در زمان واقعی را برای جبران استفاده می کند، که می تواند هارمونیک های نوسان پذیر و قدرت واکنش را که در فرکانس و اندازه در همان زمان متفاوت است، کاهش دهد.و تصحیح قدرت واکنشی بدون گام و بدون تغییر آستانه.
اکثر فیلترهای هارمونیک منفعل برای هارمونیک های فرکانس های خاص طراحی شده اند. هر سفارش هارمونیک به یک فیلتر تک رزونانت جداگانه نیاز دارد.تنها می تواند هارمونیک های نظم ثابت را از بین ببرد (3,5از آنجا که ساختار ساده است، تعویض پویا در زمان واقعی نمی تواند تحقق یابد. بنابراین، اثر کاهش هارمونیک تنها می تواند حدود 65٪ باشد.و چون فیلتر قدرت واکنش نیاز به اشغال ظرفیتاز این رو، PHF به ندرت برای اصلاح فاکتور قدرت در همان زمان استفاده می شود. علاوه بر این، فیلترهای منفعل از یک روش جبران غیرخطی در برخورد با بهینه سازی قدرت واکنش استفاده می کنند.چون واردات مرحله ای است، یک آستانه تغییر برای جبران خسارت وجود دارد.

3زمان پاسخ و اثر فرکانس متفاوت است.
فیلتر هارمونیک فعال سیستم کنترل IGBT را اتخاذ می کند که قابلیت کنترل بالا و پاسخ سریع دارد و عملکرد جبران توسط فرکانس شبکه تحت تأثیر قرار نمی گیرد.الگوریتم پیشرفته دستگاه را قادر می سازد تا خروجی فرکانس سوئیچ بعدی را در عرض 10ms محاسبه کندبنابراین، سرعت پاسخ بیش از 10ms نیست. این می تواند جبران سریع و پایدار برای هارمونیک های سریع تغییر را درک کند.
رآکتور فیلتر کردن هارمونیک غیرفعال استفاده می کند کنتاکتور سوئیچ سرعت پاسخ آهسته است و تغییر فرکانس فیلترهای غیرفعال باعث می شود نقطه رزونانس تغییر کندکه اثر فیلتر کردن هارمونیک را کاهش می دهد..

4. نفوذ توسط مقاومت سیستم و تغییرات بار متفاوت است.
فیلترهای فعال تحت تأثیر موانع سیستم و تغییرات بار قرار نمی گیرند. این می تواند خطر رزونانس با موانع سیستم را از بین ببرد.هنگامی که جزء هارمونیک ها از توانایی جبران AHF بیشتر باشد، فقط اثر جبران کاهش می یابد و تجهیزات آسیب نمی بینند.
فیلترهای منفعل به شدت تحت تاثیر مقاومت شبکه قرار می گیرند و خطرات تقویت هارمونیک و رزونانس هارمونیک وجود دارد. اثرات جبران PHF با تغییرات بار متفاوت است.PHF ممکن است به دلیل بارگذاری بیش از حد آسیب ببیند یا حتی سوخت.

5. ظرفیت گسترش توانایی متفاوت است
نمودار فیلتر هارمونیک فعال طراحی ماژولار با تراکم قدرت بالا و ساختار سبک است. نصب و گسترش آن در آینده آسان است. هنگامی که فضای کابینت کافی باشد،ظرفیت می تواند با وارد کردن ماژول های جدید AHF گسترش یابدعلاوه بر این، علاوه بر فیلتر هارمونیک فعال نوع قفسه، AHF همچنین دارای ماژول های نصب شده در دیوار است.

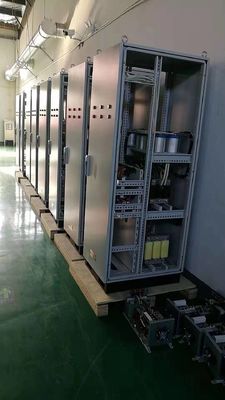

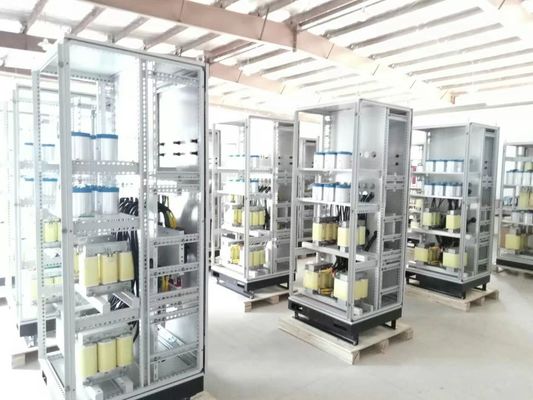

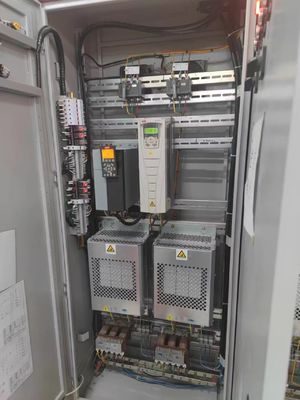

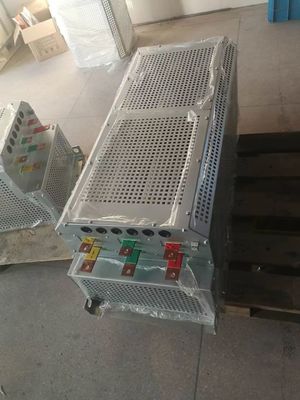

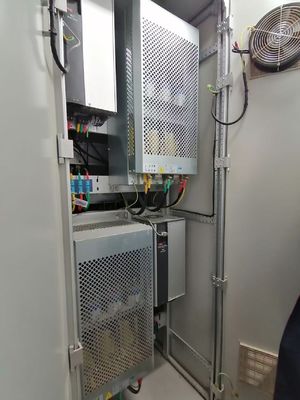

فیلترهای هارمونیک منفعل دارای مقدار زیادی از پیکربندی از بانک های خازن قدرت هستند. دستگاه بزرگ است و نیاز به اشغال فضای بیشتری دارد. آنها باید به یک کابینت جمع آوری شوند و سپس می توانند استفاده شوند.بعد از اتمام نصباگر گسترش PHF مورد نیاز باشد، باید مدار فیلتر را دوباره اضافه کنید و فضای کل کابینت را دوباره تنظیم کنید.احتمال زيادي وجود داره که يه کابينت برق جديد اضافه بشهعلاوه بر این، ویژگی های فیلتر کردن فیلترهای منفعل به شدت تحت تاثیر پارامترهای سیستم قرار می گیرند.دستگاه فیلتر کردن ممکن است شکست بخورد یا حتی باعث رزوناسیون شود..

6هزینه تولید و نگهداری متفاوت است
فیلترهای هارمونیک فعال از سوئیچ فرکانس بالا از قطعات الکتریکی پیشرفته برای تحقق لغو هارمونیک استفاده می کنند ، بنابراین هزینه تولید نسبتاً بالا است.اما اگرچه هزینه سرمایه گذاری اولیه بالا است، اثر جبران بهتر، از دست دادن کم و هزینه نگهداری کم باعث می شود که از دیدگاه بلند مدت اقتصادی تر باشد.
فیلترهای هارمونیک غیرفعال با استفاده از سوئیچ کنتاکتور است. هزینه سرمایه گذاری اولیه PHF کم است، اما با توجه به معایب آن مانند از دست دادن زیاد و خود دستگاه دارای محتوای هارمونیک و غیره،هزینه نگهداری آینده نسبتا بالا است.

7. سايت هاي درخواست متفاوت هستند.
فیلتر قدرت فعال عمدتاً برای مکان هایی استفاده می شود که در آن جزء هارمونیک و اندازه به طور پویا تغییر می کنند و جزء هارمونیک غنی است.
فیلترهای قدرت منفعل عمدتاً برای مکان هایی که اجزای هارمونیک و اندازه آنها نسبتاً پایدار است و اجزای هارمونیک نسبتاً ساده هستند مناسب هستند.

به طور کلی، AHF VS PHF، کدام یک برای بهبود کیفیت برق بهتر است؟

بر اساس مشخصات ساختمان شما، پیکربندی بار، فیلترهای هارمونیک فعال، سری مدرن فیلترهای هارمونیک منفعل هستند.فیلتر قدرت فعال اولین انتخاب استاگر بودجه محدود باشد، جبران ترکیبی فیلتر هارمونیک فعال و بانک های خازن معمولی نیز قابل قبول است.فیلترهای منفعل بهترین انتخاب خواهند بود.

اینومکس یک متخصص حرفه ای فیلتر سازی هارمونیک است. ما نه تنها تجهیزات فیلتر سازی هارمونیک تولید می کنیم، بلکه راه حل فیلتر سازی هارمونیک را نیز ارائه می دهیم.مهندسان ما به شما کمک می کنند تا تجزیه و تحلیل و ارائه راه حل دقیق برای بهبود PF و کاهش THDi رایگان.
